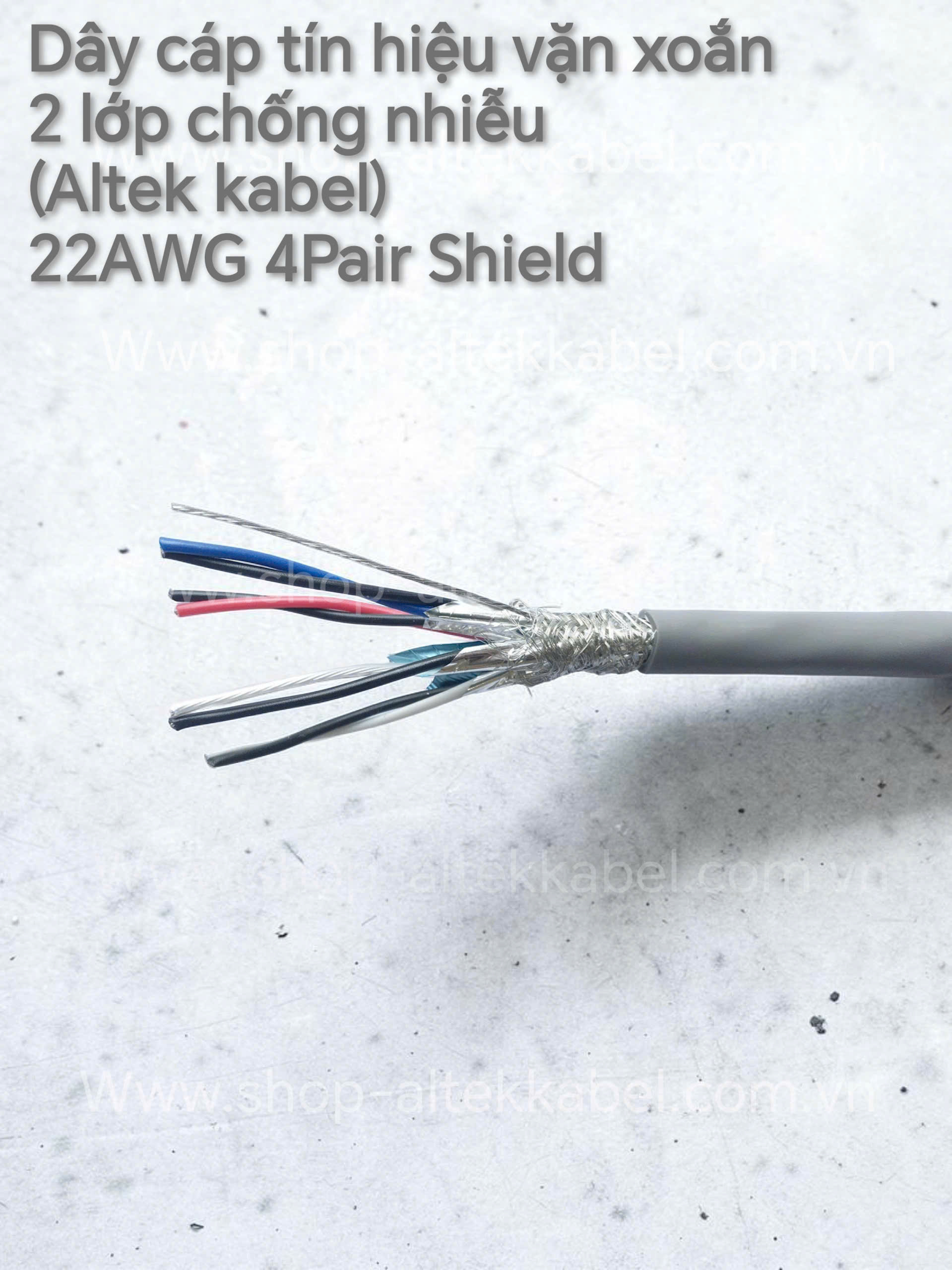

✅DÂY CÁP TÍN HIỆU VẶN XOẮN 2 LỚP CHỐNG NHIỄU ( ALTEK KABEL ) 22 AWG 4 PAIR SHIELD | CHÍNH HÃNG – GIÁ TỐT NHẤT
Dây cáp tín hiệu điều khiển vặn xoắn 2 lớp chống nhiễu Altek kabel 4Pair 22AWG được sử dụng lõi dẫn bằng đồng ủ mạ thiếc chống oxi hóa với lớp cách điện PE, 100% Nhôm Lá-Băng Polyester được bảo vệ từng cặp + lưới đồng mạ thiếc chống nhiễu tổng, Vỏ bọc ngoài bằng nhựa PVC, mầu xám chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà cho dự án công trình nhà máy và tòa nhà.
CABLE CONSTRUCTION / Cấu Tạo Cáp Altek kabel 22 AWG 4 Pair Shield
| Chất liệu lõi dẫn/ Conductor: | Đồng tráng thiếc/ Tinned Copper |
| Chất liệu chất cách điện/ Insulation: | Nhựa PE / PE (High Density Polyethylene) |
| Màu lõi dây/ Insulation Color : | Đen , Trong suốt ; Đen, Đỏ ; Đen, Trắng ; Đen, Xanh Dương / Black, transparent；Black,red； Black,white； Black,blue |
| Chống nhiễu/ Shielding: | 100% Aluminium Foil-Polysester tape + Lưới đồng mạ thiếc |
| Chất liệu dây thoát nhiễu/ Drain wire | Đồng tráng thiếc/ Tinned Copper |
| Vỏ ngoài/ Outer jacket, Colour: | Nhựa PVC, màu xám/ PVC, Grey colour |
PHYSICAL CHARACTERISTICS / Tính Chất Vật Lý
| Số cặp/ No. of pair: | 4 Pair = 8 lõi (4 cặp xoắn đôi) |
| Tiết diện lõi dẫn/ Conductor size: | 4 x 2 x 22 AWG # 0.34mm2 ( 7/0.24 ) |
| Độ dày cách nhiệt / Insulation thickness | 0.40 mm |
| Đường kính cách nhiệt / Insulation Diameter | 1.6±0.1mm |
| Kích thước dây thoát nhiễu / Drain Wire Size | 9/0.18Tinned copper stranding |
| Độ dày vỏ ngoài / Jacket Thicknees | 0.8mm |
| Đường kính vỏ ngoài / Jacket Diameter | 9.0±0.2mm |
| Lực kéo căng tối đa / Max. Recommended Pulling Tension | 120 N |
| Tối thiểu Uốn trục bán kính / Min. Bending Radius Minor Axis | 44 mm |
| Nhiệt độ/ Operation Temperature: | -10°C to 75°C |
ELECTRICAL CHARACTERISTICS / Đặc Điểm Điện Từ
| Điện trở dây dẫn tối đa Ω / KM (20 ℃) | 62.57 |
| Nom. Capacitance Cond. To Cond. | 78.7f/m |
| Nom. Conductor DCR | 57.4Ω/km |
| Nom. Capacitance Cond. To Cond. & Shield | 154.2 pf/m |
| Max. Recommended Current @ 25°C | 2.90 Amps |
| Max. Operating Voltage UL | 300 V/min |
COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ
| UL Standard 2092 |
| Article 800, CM |
| UL 1685 UL loading , IEC 60332-1-2 |
| UL Approvals |
| RoSH |
| Mã chứng nhận UL (UL type CM): | E135928 |
| Mã chứng nhận CSA (CSA type CMG FT4 Listed) | LL80602 |
Ứng dụng
⚙️ (1) PLC – điều khiển tự động
- PLC ↔ Remote I/O
- PLC ↔ cảm biến
- PLC ↔ tủ điều khiển
👉 4 pair giúp:
- 1 cáp chạy nhiều tín hiệu cùng lúc
- giảm dây trong tủ điện
📡 (2) RS485 / Modbus
- Pair 1: A/B
- Pair 2: GND
- Pair 3–4: dự phòng / mở rộng
👉 phù hợp:
- hệ vừa (không quá dài)
- nhà máy nhỏ – trung bình
🏢 (3) BMS – tòa nhà
- HVAC
- chiếu sáng
- cảm biến tầng
👉 1 tuyến cáp đi nhiều tầng:
- tiết kiệm chi phí
- dễ quản lý hệ thống
🖥 (4) SCADA – giám sát
- gom tín hiệu từ nhiều sensor về PLC
- truyền dữ liệu ổn định
👉 phù hợp hệ:
- nhà máy nước
- hệ điện nhẹ
📊 (5) Tín hiệu analog
- 4–20mA
- 0–10V
👉 4 pair giúp:
- truyền nhiều sensor trên 1 tuyến
- giảm nhiễu chéo giữa tín hiệu
🔬 (6) Đo lường công nghiệp
- pressure
- flow
- temperature
👉 đảm bảo:
- tín hiệu chính xác
- ít sai số
🎯 Khi nào nên chọn loại này?
✔ Nên dùng:
- nhiều tín hiệu trên cùng tuyến
- hệ PLC / BMS / SCADA vừa
- khoảng cách trung bình
- cần tiết kiệm chi phí
❌ Không nên:
- khoảng cách >500–800m
- môi trường nhiễu cực mạnh → nên dùng 20 AWG
🔑 Kết luận kỹ thuật
👉 Cáp ALTEK KABEL 22 AWG 4 Pair Shield là:
- lựa chọn cân bằng giữa chi phí và hiệu năng
- phù hợp:
- PLC
- RS485
- BMS
- SCADA vừa
- tối ưu khi:
- cần nhiều kênh tín hiệu
- không yêu cầu truyền quá xa
Models
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 1 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 2 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 3 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 4 Pair Shield
Quý khách có nhu cầu nhiều Pair hơn vui lòng liên hệ để nhận báo giá và time oder …..
