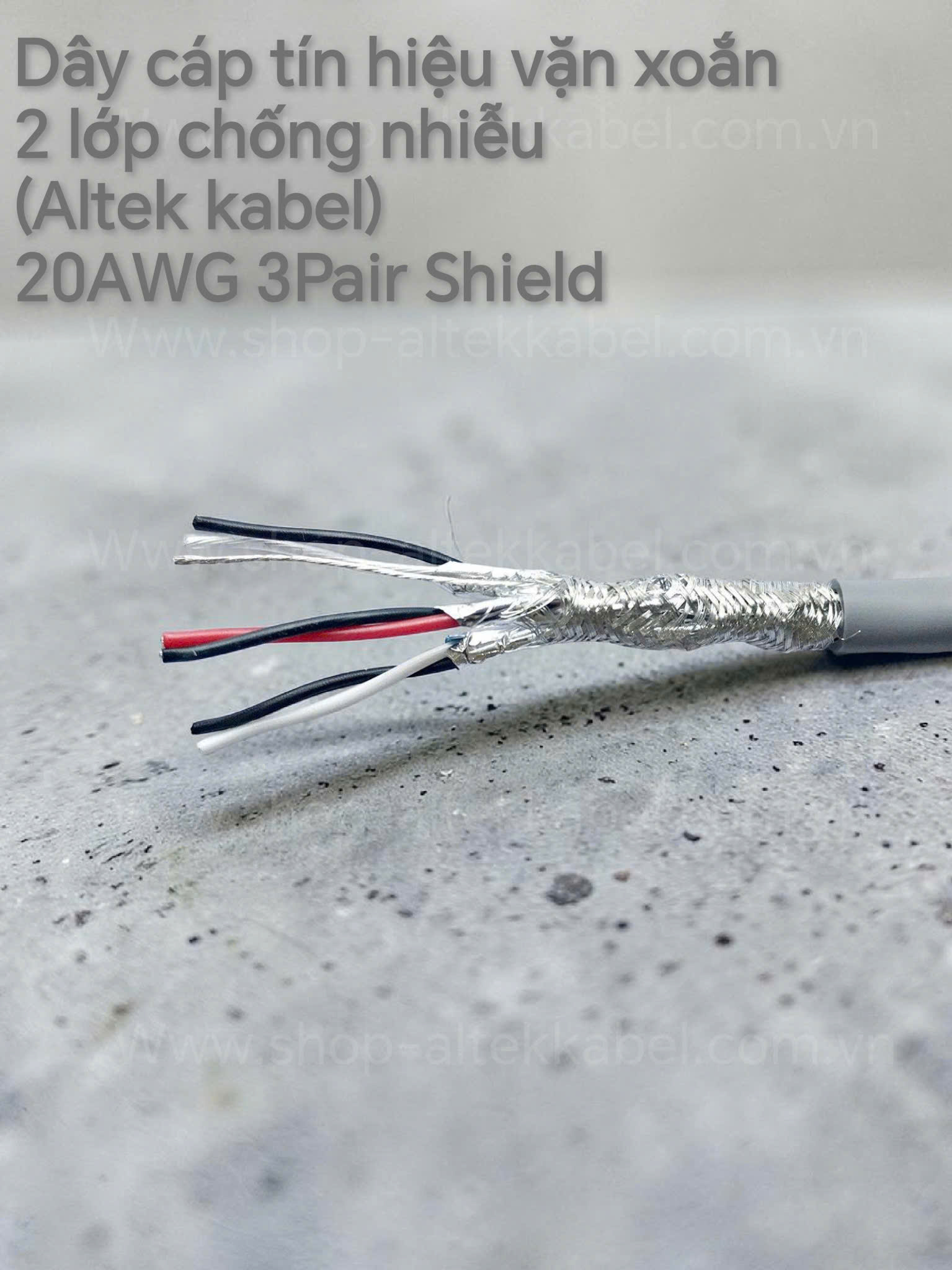

✅Dây Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 3 Pair Shield | CHÍNH HÃNG – GIÁ TỐT NHẤT
Dây cáp tín hiệu điều khiển vặn xoắn 2 lớp chống nhiễu Altek kabel 3Pair 20AWG được sử dụng lõi dẫn bằng đồng ủ mạ thiếc chống oxi hóa với lớp cách điện PE, 100% Nhôm Lá-Băng Polyester được bảo vệ từng cặp + lưới đồng mạ thiếc chống nhiễu tổng, Vỏ bọc ngoài bằng nhựa PVC, mầu xám chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà cho dự án công trình nhà máy và tòa nhà.
CABLE CONSTRUCTION / Cấu Tạo Cáp Altek kabel 20 AWG 3 Pair Shield
| Chất liệu lõi dẫn/ Conductor: | Đồng tráng thiếc/ Tinned Copper |
| Chất liệu chất cách điện/ Insulation: | Nhựa PE / PE (High Density Polyethylene) |
| Màu lõi dây/ Insulation Color : | Đen , Trong suốt ; Đen , Đỏ ; Đen , Trắng / Black, transparent；Black,red； Black,white |
| Chống nhiễu/ Shielding: | 100% Aluminium Foil-Polysester tape + Lưới đồng mạ thiếc |
| Chất liệu dây thoát nhiễu/ Drain wire | Đồng tráng thiếc/ Tinned Copper |
| Vỏ ngoài/ Outer jacket, Colour: | Nhựa PVC, màu xám/ PVC, Grey colour |
PHYSICAL CHARACTERISTICS / Tính Chất Vật Lý
| Số cặp/ No. of pair: | 3 Pair = 6 lõi (3 cặp xoắn đôi) |
| Tiết diện lõi dẫn/ Conductor size: | 3 x 2 x 20 AWG # 0.5mm2 ( 10/0.24 ) |
| Độ dày cách nhiệt / Insulation thickness | 0.40 mm |
| Đường kính cách nhiệt / Insulation Diameter | 1.77±0.1mm |
| Kích thước dây thoát nhiễu / Drain Wire Size | 11/0.18Tinned copper stranding |
| Độ dày vỏ ngoài / Jacket Thicknees | 1.1mm |
| Đường kính vỏ ngoài / Jacket Diameter | 9.2±0.2mm |
| Lực kéo căng tối đa / Max. Recommended Pulling Tension | 360 N |
| Tối thiểu Uốn trục bán kính / Min. Bending Radius Minor Axis | 77 mm |
| Nhiệt độ/ Operation Temperature: | -10°C to 75°C |
ELECTRICAL CHARACTERISTICS / Đặc Điểm Điện Từ
| Điện trở dây dẫn tối đa Ω / KM (20 ℃) | 38.1 |
| Nom. Capacitance Cond. To Cond. | 88.5 pf/m |
| Nom. Conductor DCR | 35.8 Ω/km |
| Nom. Capacitance Cond. To Cond. & Shield | 160.7 pf/m |
| Max. Recommended Current @ 25°C | 3.90 Amps |
| Max. Operating Voltage UL | 300 V/min |
COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ
| UL Standard 2092 |
| Article 800, CM |
| UL 1685 UL loading , IEC 60332-1-2 |
| UL Approvals |
| RoSH |
| Mã chứng nhận UL (UL type CM): | E135928 |
| Mã chứng nhận CSA (CSA type CMG FT4 Listed) | LL80602 |
🏭 3. Ứng dụng thực tế trong nhà máy & tòa nhà
⚙️ (1) PLC – hệ thống điều khiển phức tạp
Dùng khi:
- 1 PLC điều khiển nhiều thiết bị từ xa
- Nhiều module I/O phân tán
Ví dụ thực tế:
- PLC → tủ remote I/O
- PLC → nhiều cảm biến rải rác
👉 3 pair giúp:
- gom nhiều tín hiệu trên 1 tuyến cáp
- giảm số dây đi ống
📡 (2) RS485 / Modbus mạng đa thiết bị
Ứng dụng:
- PLC ↔ nhiều thiết bị (multi-drop)
- Đồng hồ điện, biến tần, cảm biến Modbus
👉 Vai trò 3 pair:
- Pair 1: RS485 A/B
- Pair 2: GND / reference
- Pair 3: dự phòng / truyền kênh phụ
📌 Rất phù hợp hệ SCADA lớn
🏢 (3) BMS – tòa nhà thông minh
Ứng dụng:
- HVAC trung tâm
- Điều khiển tầng
- Sensor phân tán
Ví dụ:
- 1 tuyến cáp đi qua nhiều tầng
- gom tín hiệu nhiệt độ + độ ẩm + điều khiển
👉 Lợi ích:
- giảm chi phí đi dây
- dễ bảo trì hệ thống tòa nhà
🖥 (4) SCADA – giám sát trung tâm
Mô hình:
Sensor → PLC → SCADA
Vai trò cáp:
- truyền nhiều tín hiệu cùng lúc về trung tâm
👉 3 pair giúp:
- giảm nhiễu dữ liệu
- tăng độ ổn định hệ giám sát
📊 (5) Tín hiệu analog 4–20mA / 0–10V
Ứng dụng:
- pressure sensor
- level sensor
- flow meter
👉 Lý do cần 3 pair:
- nhiều cảm biến chạy chung tuyến cáp
- giảm nhiễu chéo giữa tín hiệu
📌 20 AWG giúp:
- truyền xa hơn
- giảm suy hao tín hiệu analog
🔬 (6) Hệ đo lường công nghiệp
Ví dụ:
- hệ thống đo áp suất nhà máy
- dây chuyền hóa chất
- nhà máy nước
👉 yêu cầu:
- tín hiệu ổn định
- ít sai số
- chống nhiễu mạnh
🎯 Khi nào nên chọn 3 Pair?
✔ Nên dùng khi:
- hệ SCADA / BMS lớn
- nhiều cảm biến trên cùng tuyến
- muốn giảm số dây kéo ống
- môi trường nhiễu mạnh (motor, inverter)
❌ Không cần dùng khi:
- chỉ RS485 đơn giản → 1 pair là đủ
- hệ nhỏ → 2 pair kinh tế hơn
🔑 Kết luận kỹ thuật
👉 Cáp ALTEK KABEL 20 AWG 3 Pair Shield là lựa chọn:
- cho hệ thống lớn, nhiều tín hiệu
- dùng trong SCADA, BMS, nhà máy tự động hóa
- tối ưu khi cần:
- đi dây gọn
- chống nhiễu mạnh
- truyền nhiều kênh trên 1 tuyến
Models
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 1 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 2 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 3 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 4 Pair Shield
Quý khách có nhu cầu nhiều Pair hơn vui lòng liên hệ để nhận báo giá và time oder …..
