✅Dây Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 4 Pair Shield | CHÍNH HÃNG – GIÁ TỐT NHẤT

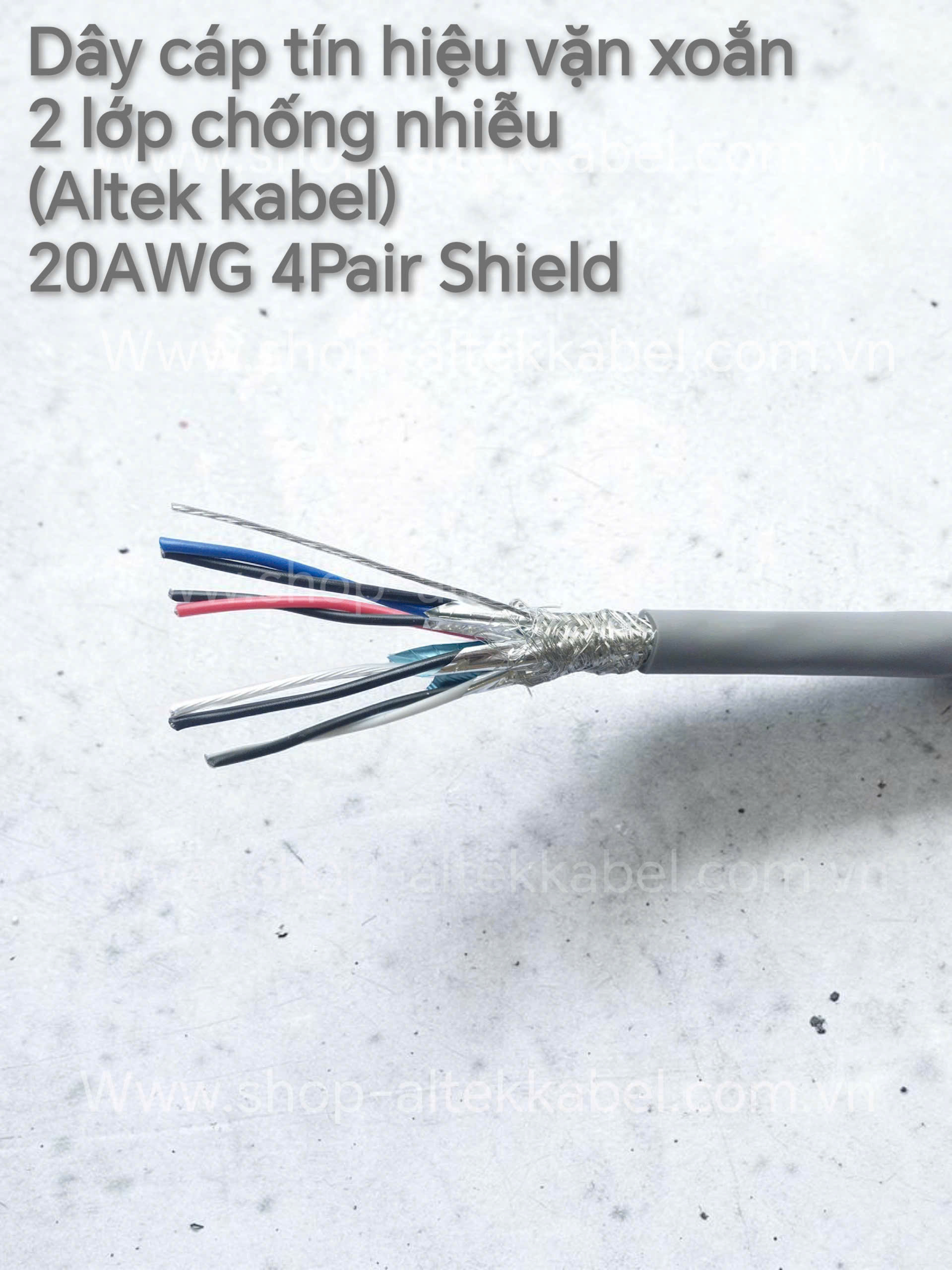

Dây cáp tín hiệu điều khiển vặn xoắn 2 lớp chống nhiễu Altek kabel 4Pair 20AWG được sử dụng lõi dẫn bằng đồng ủ mạ thiếc chống oxi hóa với lớp cách điện PE, 100% Nhôm Lá-Băng Polyester được bảo vệ từng cặp + lưới đồng mạ thiếc chống nhiễu tổng, Vỏ bọc ngoài bằng nhựa PVC, mầu xám chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà cho dự án công trình nhà máy và tòa nhà.
CABLE CONSTRUCTION / Cấu Tạo Cáp Altek kabel 20 AWG 3 Pair Shield
| Chất liệu lõi dẫn/ Conductor: | Đồng tráng thiếc/ Tinned Copper |
| Chất liệu chất cách điện/ Insulation: | Nhựa PE / PE (High Density Polyethylene) |
| Màu lõi dây/ Insulation Color : | Đen , Trong suốt ; Đen , Đỏ ; Đen , Trắng ; Đen , Xanh dương / Black, transparent； Black,red；Black,white； Black,blue |
| Chống nhiễu/ Shielding: | 100% Aluminium Foil-Polysester tape + Lưới đồng mạ thiếc |
| Chất liệu dây thoát nhiễu/ Drain wire | Đồng tráng thiếc/ Tinned Copper |
| Vỏ ngoài/ Outer jacket, Colour: | Nhựa PVC, màu xám/ PVC, Grey colour |
PHYSICAL CHARACTERISTICS / Tính Chất Vật Lý
| Số cặp/ No. of pair: | 4 Pair = 8 lõi (4 cặp xoắn đôi) |
| Tiết diện lõi dẫn/ Conductor size: | 4 x 2 x 20 AWG # 0.5mm2 ( 10/0.24 ) |
| Độ dày cách nhiệt / Insulation thickness | 0.40 mm |
| Đường kính cách nhiệt / Insulation Diameter | 1.77±0.1mm |
| Kích thước dây thoát nhiễu / Drain Wire Size | 11/0.18Tinned copper stranding |
| Độ dày vỏ ngoài / Jacket Thicknees | 1.2mm |
| Đường kính vỏ ngoài / Jacket Diameter | 10.7±0.2mm |
| Lực kéo căng tối đa / Max. Recommended Pulling Tension | 360 N |
| Tối thiểu Uốn trục bán kính / Min. Bending Radius Minor Axis | 77 mm |
| Nhiệt độ/ Operation Temperature: | -10°C to 75°C |
ELECTRICAL CHARACTERISTICS / Đặc Điểm Điện Từ
| Điện trở dây dẫn tối đa Ω / KM (20 ℃) | 38.1 |
| Nom. Capacitance Cond. To Cond. | 88.5 pf/m |
| Nom. Conductor DCR | 35.8 Ω/km |
| Nom. Capacitance Cond. To Cond. & Shield | 160.7 pf/m |
| Max. Recommended Current @ 25°C | 3.90 Amps |
| Max. Operating Voltage UL | 300 V/min |
COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ
| UL Standard 2092 |
| Article 800, CM |
| UL 1685 UL loading , IEC 60332-1-2 |
| UL Approvals |
| RoSH |
| Mã chứng nhận UL (UL type CM): | E135928 |
| Mã chứng nhận CSA (CSA type CMG FT4 Listed) | LL80602 |
🏭 Ứng dụng thực tế trong nhà máy & tòa nhà
⚙️ (1) PLC – hệ thống điều khiển phân tán lớn
Dùng khi:
- 1 PLC kết nối nhiều tủ phụ
- Remote I/O trải dài trong nhà máy
Ví dụ:
- PLC trung tâm → 4 tủ điều khiển phụ
- Mỗi pair cho 1 nhóm thiết bị
👉 Lợi ích:
- giảm ống dây
- giảm chi phí đi dây
- dễ bảo trì
📡 (2) RS485 / SCADA / Modbus mạng lớn
Ứng dụng:
- PLC ↔ nhiều biến tần
- PLC ↔ đồng hồ điện năng
- hệ thống SCADA toàn nhà máy
Cách dùng:
- Pair 1: RS485 A/B chính
- Pair 2: RS485 dự phòng hoặc line phụ
- Pair 3–4: thiết bị khác
👉 Rất phù hợp:
- nhà máy xi măng
- điện – nước
- dầu khí
🏢 (3) BMS – tòa nhà thông minh cao tầng
Ứng dụng:
- HVAC nhiều tầng
- điều khiển chiếu sáng từng khu
- giám sát năng lượng
👉 Ưu điểm:
- 1 tuyến cáp đi xuyên nhiều tầng
- giảm nhiễu từ thang máy + tủ điện
🖥 (4) SCADA – giám sát trung tâm
Mô hình:
Sensor → PLC → SCADA Server
👉 Vai trò 4 pair:
- gom nhiều tín hiệu về trung tâm
- giảm lỗi truyền dữ liệu
- tăng độ ổn định hệ thống
📊 (5) Tín hiệu analog 4–20mA / 0–10V
Ứng dụng:
- cảm biến áp suất
- nhiệt độ
- mức bồn / lưu lượng
👉 Vì sao cần 4 pair:
- nhiều cảm biến chạy chung tuyến
- tránh nhiễu chéo giữa các kênh analog
📌 20 AWG giúp:
- truyền xa hơn
- giảm suy hao tín hiệu điện áp
🔬 (6) Hệ thống đo lường công nghiệp lớn
- phòng điều khiển trung tâm
- dây chuyền sản xuất tự động
- hệ thống hóa chất / năng lượng
👉 yêu cầu:
- độ chính xác cao
- chống nhiễu cực mạnh
- ổn định 24/7
🎯Khi nào nên dùng 4 Pair?
✔ Nên dùng khi:
- hệ thống SCADA lớn
- nhiều tín hiệu chạy song song
- muốn giảm số lượng dây đi ống
- môi trường nhiễu mạnh (motor + inverter)
❌ Không cần dùng khi:
- chỉ RS485 đơn giản → quá dư
- hệ nhỏ → chi phí cao không cần thiết
🔑 Kết luận kỹ thuật
👉 Cáp ALTEK KABEL 20 AWG 4 Pair Shield là:
- giải pháp cao cấp cho hệ thống tự động hóa lớn
- tối ưu cho SCADA / BMS / PLC phân tán
- mạnh nhất về:
- chống nhiễu
- số lượng tín hiệu
- độ ổn định truyền thông
Models
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 1 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 2 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 3 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 20 AWG 4 Pair Shield
Quý khách có nhu cầu nhiều Pair hơn vui lòng liên hệ để nhận báo giá và time oder …..
