✅DÂY CÁP TÍN HIỆU VẶN XOẮN 2 LỚP CHỐNG NHIỄU ( ALTEK KABEL ) 22 AWG 2 PAIR SHIELD | CHÍNH HÃNG – GIÁ TỐT NHẤT

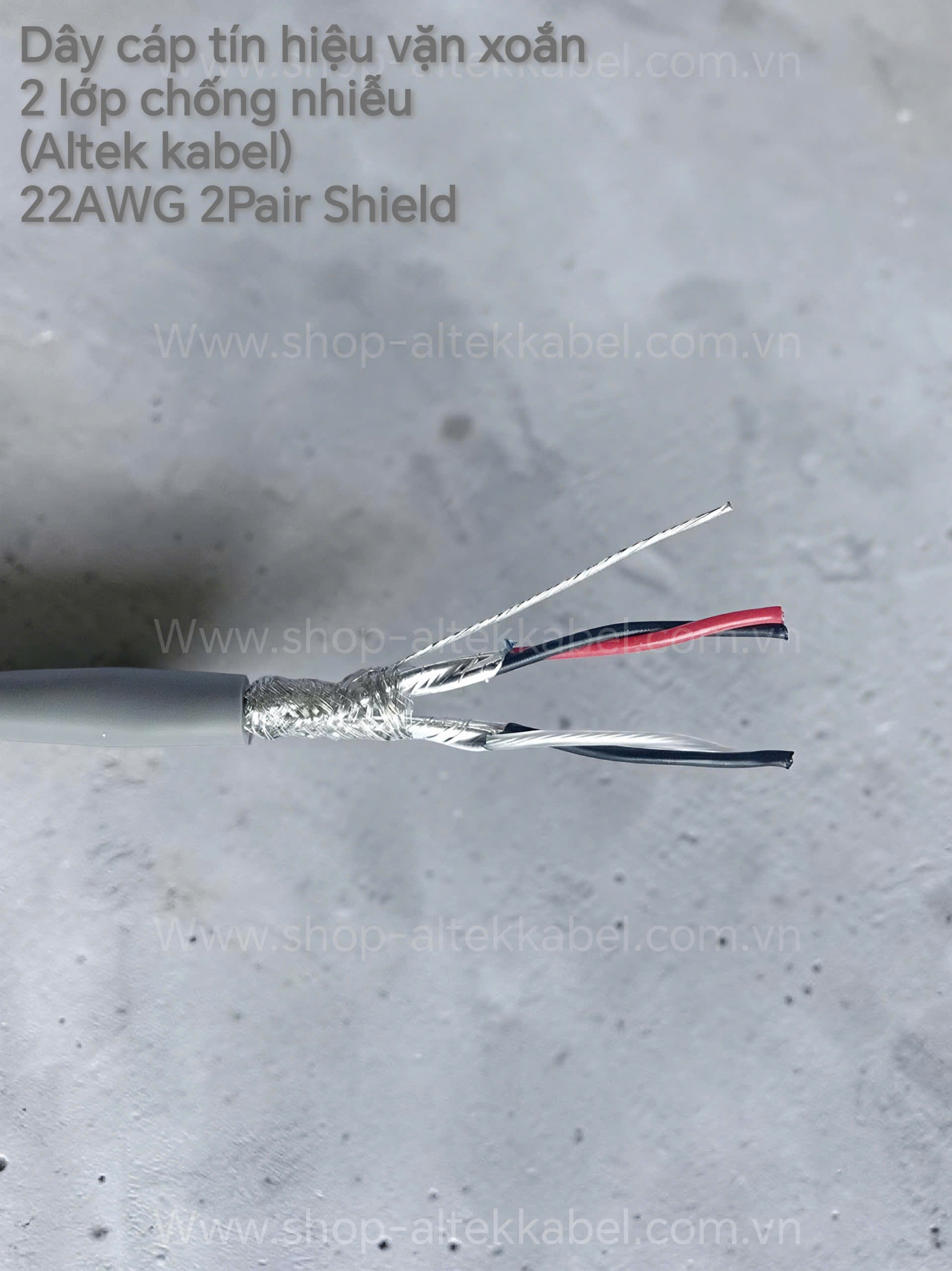

Dây cáp tín hiệu điều khiển vặn xoắn 2 lớp chống nhiễu Altek kabel 2Pair 22AWG được sử dụng lõi dẫn bằng đồng ủ mạ thiếc chống oxi hóa với lớp cách điện PE, 100% Nhôm Lá-Băng Polyester được bảo vệ từng cặp + lưới đồng mạ thiếc chống nhiễu tổng, Vỏ bọc ngoài bằng nhựa PVC, mầu xám chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà cho dự án công trình nhà máy và tòa nhà.
CABLE CONSTRUCTION / Cấu Tạo Cáp Altek kabel 22 AWG 2 Pair Shield
| Chất liệu lõi dẫn/ Conductor: | Đồng tráng thiếc/ Tinned Copper |
| Chất liệu chất cách điện/ Insulation: | Nhựa PE / PE (High Density Polyethylene) |
| Màu lõi dây/ Insulation Color : | Đen , Trong suốt ; Đen, Đỏ / Black, transparent；Black,red |
| Chống nhiễu/ Shielding: | 100% Aluminium Foil-Polysester tape + Lưới đồng mạ thiếc |
| Chất liệu dây thoát nhiễu/ Drain wire | Đồng tráng thiếc/ Tinned Copper |
| Vỏ ngoài/ Outer jacket, Colour: | Nhựa PVC, màu xám/ PVC, Grey colour |
PHYSICAL CHARACTERISTICS / Tính Chất Vật Lý
| Số cặp/ No. of pair: | 2 Pair = 4 lõi (2 cặp xoắn đôi) |
| Tiết diện lõi dẫn/ Conductor size: | 2 x 2 x 22 AWG # 0.34mm2 ( 7/0.24 ) |
| Độ dày cách nhiệt / Insulation thickness | 0.40 mm |
| Đường kính cách nhiệt / Insulation Diameter | 1.6±0.1mm |
| Kích thước dây thoát nhiễu / Drain Wire Size | 9/0.18Tinned copper stranding |
| Độ dày vỏ ngoài / Jacket Thicknees | 0.8mm |
| Đường kính vỏ ngoài / Jacket Diameter | 7.7±0.2mm |
| Lực kéo căng tối đa / Max. Recommended Pulling Tension | 120 N |
| Tối thiểu Uốn trục bán kính / Min. Bending Radius Minor Axis | 44 mm |
| Nhiệt độ/ Operation Temperature: | -10°C to 75°C |
ELECTRICAL CHARACTERISTICS / Đặc Điểm Điện Từ
| Điện trở dây dẫn tối đa Ω / KM (20 ℃) | 62.57 |
| Nom. Capacitance Cond. To Cond. | 78.7f/m |
| Nom. Conductor DCR | 57.4Ω/km |
| Nom. Capacitance Cond. To Cond. & Shield | 154.2 pf/m |
| Max. Recommended Current @ 25°C | 2.90 Amps |
| Max. Operating Voltage UL | 300 V/min |
COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ
| UL Standard 2092 |
| Article 800, CM |
| UL 1685 UL loading , IEC 60332-1-2 |
| UL Approvals |
| RoSH |
| Mã chứng nhận UL (UL type CM): | E135928 |
| Mã chứng nhận CSA (CSA type CMG FT4 Listed) | LL80602 |
Ứng dụng
🏭 1. Hệ thống PLC – Điều khiển tự động
📌 Vai trò của cáp
- Kết nối:
- PLC ↔ Module I/O
- PLC ↔ HMI
- PLC ↔ biến tần / cảm biến
⚙️ Ứng dụng thực tế
- Dây truyền sản xuất (băng tải, robot, máy CNC)
- Hệ thống đóng gói, chiết rót
- Điều khiển motor, van, relay
🎯 Tại sao dùng cáp shield 2 lớp?
- PLC làm việc trong môi trường nhiều nhiễu (motor, biến tần)
- Cáp vặn xoắn + shield giúp:
- Tránh sai lệch tín hiệu điều khiển
- Đảm bảo hệ thống chạy ổn định liên tục
📡 2. Truyền thông RS485 / RS422
📌 Đặc điểm
- Truyền dữ liệu khoảng cách xa (lên đến ~1200–2000m)
- Kết nối nhiều thiết bị trên cùng bus
⚙️ Ứng dụng
- PLC ↔ PLC
- PLC ↔ cảm biến / đồng hồ điện / biến tần
- Hệ thống Modbus RTU
🎯 Vai trò của cáp
- 2 pair:
- 1 cặp truyền dữ liệu (A/B)
- 1 cặp dự phòng / cấp nguồn / tín hiệu khác
- Shield:
- Chống nhiễu EMI/RFI cực tốt trong nhà máy
🏢 3. Hệ thống BMS (Building Management System)
📌 Ứng dụng trong tòa nhà
- HVAC (điều hòa trung tâm)
- Chiếu sáng thông minh
- Thang máy
- Giám sát điện năng
⚙️ Kết nối điển hình
- Controller ↔ Sensor (nhiệt độ, độ ẩm)
- Controller ↔ thiết bị HVAC
- Gateway ↔ hệ thống trung tâm
🎯 Vai trò cáp
- Truyền tín hiệu ổn định giữa các tầng, phòng
- Giảm nhiễu từ:
- thang máy
- hệ thống điện lớn
🖥 4. Hệ SCADA (giám sát & thu thập dữ liệu)
📌 Cấu trúc điển hình
Cảm biến → PLC → SCADA → Server
⚙️ Ứng dụng
- Giám sát nhà máy:
- nhiệt độ
- áp suất
- lưu lượng
- Hệ thống điện, nước, năng lượng
🎯 Vai trò cáp
- Đảm bảo dữ liệu truyền về không bị nhiễu / sai số
- Quan trọng trong:
- nhà máy điện
- nước sạch
- dầu khí
📊 5. Tín hiệu analog (4–20mA, 0–10V)
📌 Đặc điểm
- Là chuẩn phổ biến trong công nghiệp
- Dùng cho cảm biến:
- áp suất
- nhiệt độ
- mức nước
⚙️ Ứng dụng
- Cảm biến → PLC / bộ điều khiển
- Bộ chuyển đổi analog ↔ RS485
🎯 Vì sao cần cáp chống nhiễu tốt?
- Tín hiệu analog rất dễ bị sai lệch
- 4–20mA ổn định hơn điện áp nhưng vẫn cần:
- dây tốt
- shield chuẩn
🔬 6. Kết nối thiết bị đo lường
📌 Thiết bị điển hình
- Cảm biến áp suất
- Cảm biến nhiệt độ (PT100)
- Lưu lượng kế
- Loadcell
⚙️ Ứng dụng
- Nhà máy sản xuất
- Phòng thí nghiệm
- Kho lạnh, dược phẩm
🎯 Vai trò cáp
- Truyền tín hiệu chính xác cao
- Tránh nhiễu làm sai số đo
🔑 Tóm tắt vai trò của cáp 22AWG 2 Pair Shield
Cáp này là “xương sống tín hiệu” trong:
- Tự động hóa công nghiệp
- Tòa nhà thông minh
- Hệ thống giám sát
👉 Đặc biệt phù hợp khi:
- Khoảng cách xa
- Môi trường nhiễu cao
- Yêu cầu độ chính xác & ổn định cao
Models
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 1 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 2 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 3 Pair Shield
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) 22 AWG 4 Pair Shield
Quý khách có nhu cầu nhiều Pair hơn vui lòng liên hệ để nhận báo giá và time oder …..
