✅Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) RS-485 24AWG 1 Pair | CHÍNH HÃNG – GIÁ TỐT NHẤT
Dây cáp điều khiển tín hiệu truyền thông Altek kabel RS-485 24AWG 1 Pair được sử dụng lõi dẫn bằng dây đồng mạ thiếc, bọc cách điện PE (Polyethylene) với mầu đỏ + đen cho 2 lõi dẫn, Chống nhiễu từng đôi bằng màng nhôm (Aluminum Foil) 100% và Lưới đồng mạ thiếc độ che phủ khoảng 85%, Vỏ ngoài PVC mầu đen chắc chắn, có thể chống chịu tốt các tác nhân từ ngoài môi trường, thích hợp với mọi môi trường trong nhà cho dự án công trình nhà máy và tòa nhà.
RS-485: Đây là tiêu chuẩn giao tiếp hai nối tiếp được định nghĩa là EIA/TIA-485 bởi EIA (Hiệp hội Công nghiệp Điện tử Hoa Kỳ). Hệ thống truyền thông dựa trên RS-485 giao tiếp với thông tin kỹ thuật số trên các lõi được ghép nối giữa máy phát và máy thu. Các thiết bị có thể được đặt cách xa 1220 mét mà không cần bộ lặp, có thể tạo 32 phương tiện dữ liệu máy phát-thu RS-485 (32 trình điều khiển và 32 máy thu) và chúng có thể giao tiếp ở tốc độ 100Kbps (ở 1200 mét) đến 10Mbps (tại 12 mét), tùy thuộc vào chiều dài cáp. Các hệ thống này cung cấp đầu ra cân bằng và đầu vào vi sai, mang lại khả năng chống nhiễu tốt hơn so với các hệ thống một đầu như RS 232. Vì vậy, chúng gửi dữ liệu đi xa hơn với tốc độ bit cao hơn. Chúng có thể được sử dụng trong hệ thống mạng hai hoặc bốn dây RS485. Nhờ khả năng ba pha của RS-485, có thể kết nối nhiều cặp máy phát-máy thu với đường dây đa kết nối hai dây. Ngoài ra, hệ thống bốn dây có thể được sử dụng để cung cấp kết nối từ ổ đĩa chính đến tất cả các bộ thu phụ và từ tất cả các ổ đĩa phụ đến bộ thu chính.

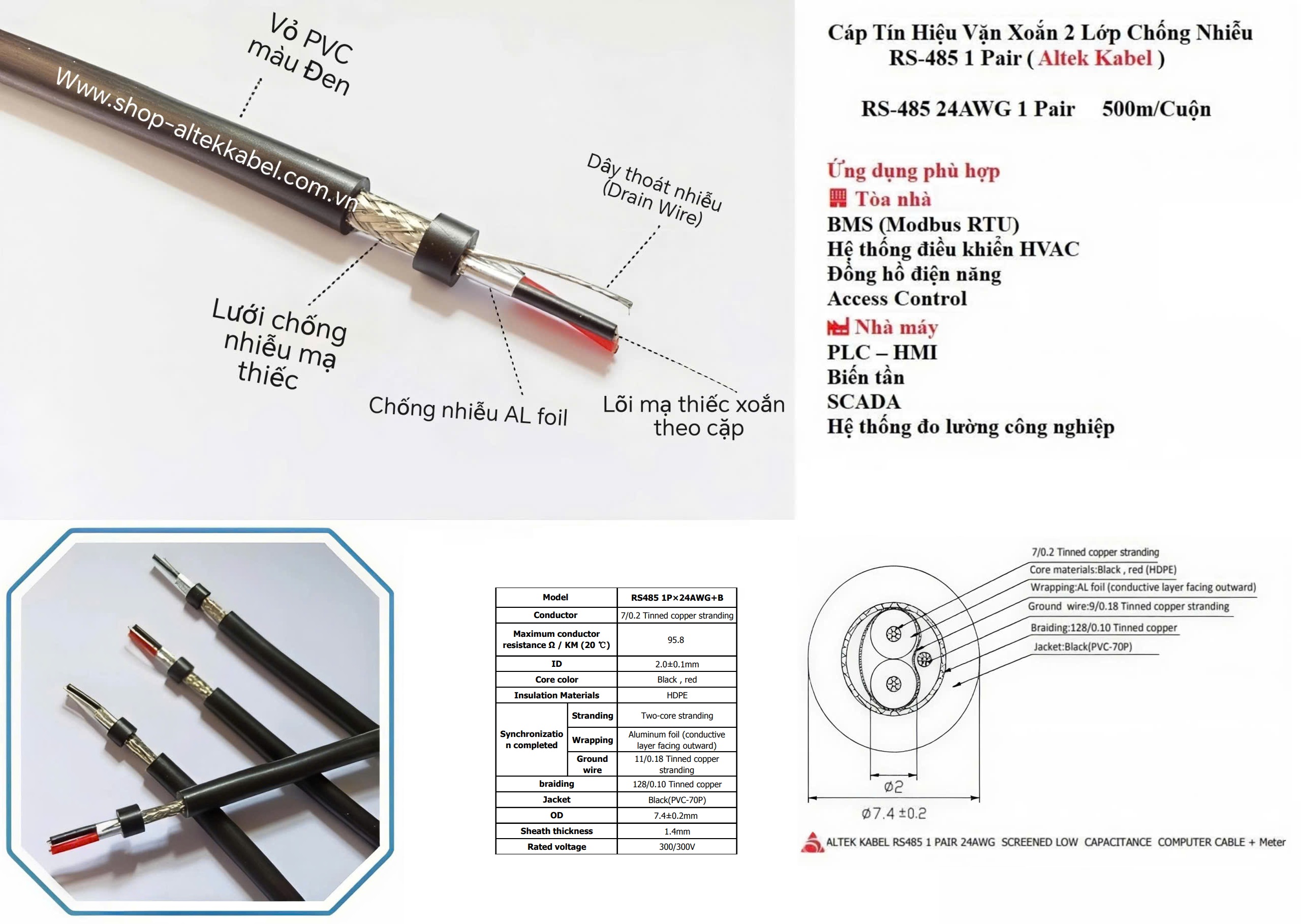

CABLE CONSTRUCTION / Cấu Tạo Cáp Altek kabel RS-485 24AWG 1 Pair
| Chất liệu lõi dẫn/ Conductor: | Đồng tráng thiếc |
| Chất liệu chất cách điện/ Insulation: | PE (Mật độ cao Polyethyene) / PE ( High Density Polyethyene) |
| Màu lõi dây/ Insulation Color : | Đen, Đỏ/ Black,red |
| Dây thoát nhiễu/Drain Wire: | 7/0.18 sợi đồng mạ thiếc / 7/0.18 Strands Tinned Copper |
| Bện đồng chống nhiễu/ Braid Shield: | 85% đồng bện / 85% of Copper Braided (128/0.10 Tinned copper) |
| Màng chống nhiễu / Shielding ( Coverage 100%): | Lá chắn Băng 100% Nhôm-Polyester/Aluminum Foil – Polyester Tape |
| Vỏ ngoài/ Outer jacket, Colour: | Nhựa PVC, màu đen/ Black sunlight resistant, PVC (PVC-70P) |
PHYSICAL CHARACTERISTICS / Tính Chất Vật Lý
| Số cặp/ No. of Pair | 1 cặp #2 lõi/ 1 pair # 2 cores/ 1 đôi # 2 sợi |
| Đường kính tổng thể của cáp / Cable Overall Diameter (mm) | 7.4±0.2mm |
| Tiết diện lõi dẫn/ Conductor size | 1x2x24 AWG (7/0.2) |
| Nominal Ipm ( Ohm) | 120 |
| Nom. Capa. ( pE/m) | 69 |
| Maximum conductor resistance Ω / KM (20 ℃ ) | 95.8 |
| Rated voltage | 300/300V |
COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ
| Overall Foiled shielded |
| UL subject 444 type CM |
| NEC articles 800 |
| 75 C, 300Volt |
| cáp chống với động vật gặm nhấm / cable with rodent protection |
| Chống cháy theo tiêu chuẩn ICE 60330-1 / Flame retardant acc . IEC 60332-1 |
| Cáp chống tia cực tím / Installation in tree air without protection ( cable UV – resistant) |
| cáp phù hợp với chỉ thị điện áp thấp / cable comform to low voltage directive |
Applications / Ứng dụng Altek kabel RS-485 24AWG 1 Pair
- Kỹ thuật thiết bị và điều khiển
- điện tử công nghiệp
- Máy tính và máy văn phòng
- Hệ thống báo trộm/ Security Alarm System
- Hệ thống âm thanh/ Public Alarm System
- Hệ thống báo cháy/ Fire Alarm System
- Hệ thống kiểm soát cửa ra vào/ Access Control System
- Hệ thống chống sét
- Hệ thống giám sát xe GPRS
- Hệ thống giữ xe tự động
Cable Marking:
ALTEK KABEL RS485 1 PAIR 24AWG SCREENED LOW CAPACITANCE COMPUTER CABLE + Meter
*Or based on customers request.
Models
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) RS-485 24AWG 1 Pair
Cáp Tín Hiệu Vặn Xoắn 2 Lớp Chống Nhiễu ( Altek Kabel ) RS-485 24AWG 2 Pair
Quý khách có nhu cầu nhiều Pair hơn vui lòng liên hệ để nhận báo giá và time oder …..
